DTRO膜技術是近些年在國內新興的一種高效膜分離技術，隨著國內技術的不斷突破，該產品在國內垃圾廢水處理范圍中占據了不小的地位，已經廣泛應用在垃圾濾液處理、市政廢水深度處理、新生水回用、電廠脫硫廢水零排放、高鹽水處理、海水淡化等其它工業水處理。

目錄

    1.進口DTRO膜技術介紹

    2.DTRO系統組成

    3.DTRO運行工作原理

    4.DTRO系統工藝簡述

    1.進口DTRO膜技術介紹

    DT膜技術即碟管式膜技術，分為DTRO（碟管式反滲透）；DTNF（碟管式納濾）兩大類，是一種獨特的膜分離設備。其中DTRO較為常用，也屬于反滲透膜的一種但是碟管式疊放，其核心技術是碟管式膜片膜柱。對于高COD及氨氮有著較高的去除率，從而達到處理滲濾液的目的，是一種高效的垃圾滲濾液處理技術。

DT膜組件專門為處理高濃度物料及廢水處理而設計，采用開放式湍流流體動力學原理，使得懸浮固體及污染物不易沉積于膜組件內部，具有如下技術優勢：

o        適用進水水質范圍廣，可以直接處理COD_cr高達35000mg/L的高濃度污水

o        預處理要求低，進水SDI可達到20以上；

o        開放式流道避免了物理堵塞；

o        有效克服濃差極化，*低程度的污染和結垢；

o        清洗頻率低；

o        回收率（出水率/回收率）高；

o        膜壽命長，在高濃度水處理上壽命達到3年甚至更長；

o        膜片更換費用低，膜片可單獨更換；

o        維護簡單，只需扭矩板手即可實現現場維護，膜片更換無需返回工廠；

o        系統采用集成一體式模塊化設計；具有多種安裝方式可選：室內安裝、集裝箱式安裝、移動車箱內安裝等

o        透過液允許背壓3~5bar，實現多級串聯或并聯非常容易；

  2.DTRO系統組成

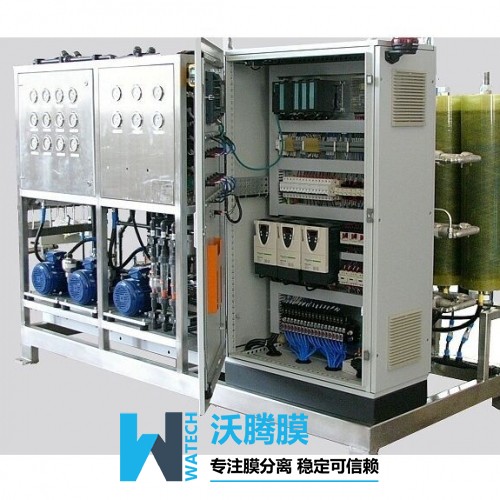

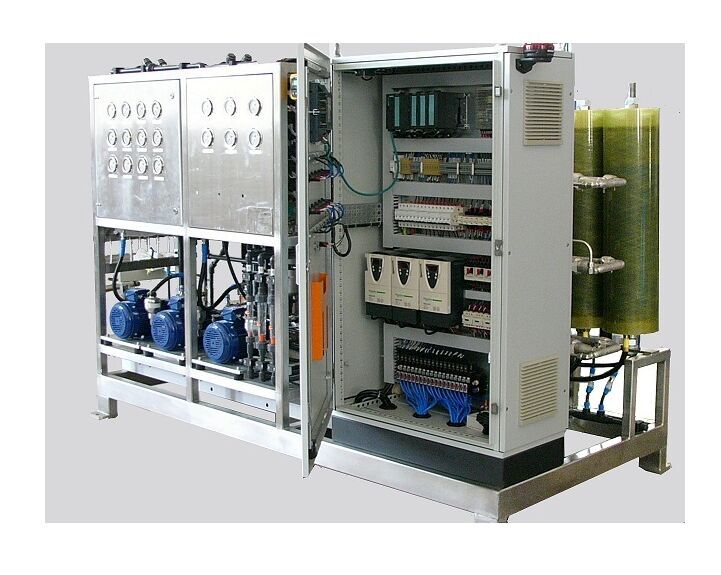

    由碟管片式膜片、導流盤、O型密封圈、中心拉桿、上下膜法蘭、襯套、螺母等組成。依靠定位裝置固定下法蘭和中心拉桿，O型橡膠密封圈、膜片和導流盤間隔疊放安裝貫穿到中心拉桿上，然后安裝上法蘭，*后進行施壓密封安裝。一般典型的兩級DTRO處理系統，包括中央控制系統、砂濾器、第一級膜系統、第二級膜系統、滲濾液儲罐、凈水儲罐、硫酸儲罐、清洗劑儲罐、阻垢劑儲罐、堿液儲罐、脫氣塔等。 DTRO膜組件的長度從500mm-1400mm不等，傳統按壓力可分為低壓膜柱、中壓膜柱、高壓膜柱和超高壓膜柱。

 膜柱規格及相關參數

3.DTRO運行工作原理

    DTRO膜組件具有特殊的流道設計形式，采用開放式流道，料液通過增壓泵經進料口打入DTRO膜柱內，從導流盤與外殼之間的通道流到組件的另一端，在另一端法蘭處，料液通過8個通道進入導流盤中被處理的液體以*短的距離快速流經DTRO膜組件具有特殊的流道設計形式，采用開放式流道，料液通過增壓泵經進料口打入DTRO膜柱內，從導流盤與外殼之間的通道流到組件的另一端，在另一端法蘭處，料液通過8個通道進入導流盤中被處理的液體以*短的距離快速流經過濾膜，然后180度逆轉到另一膜面，再?gòu)膶?dǎo)流盤中心的槽口流入到下一個導流盤，從而在膜表面形成由導流盤圓周到圓中心，再到圓周，再到圓中心的雙”S”形路線，濃縮液*后從進料端法蘭處流出。 過濾膜，然后180度逆轉到另一膜面，再?gòu)膶?dǎo)流盤中心的槽口流入到下一個導流盤，從而在膜表面形成由導流盤圓周到圓中心，再到圓周，再到圓中心的雙”S”形路線，濃縮液*后從進料端法蘭處流出。

     4.DTRO系統工藝簡述

    超濾系統出水經芯式過濾器過濾后進入DTRO膜柱，在DTRO膜柱前設置有高壓泵及減震器，高壓泵用于給DTRO膜提供足夠的壓力，減震器可以使后端的DTRO膜柱可以獲得較為平穩的壓力。此外，為了保證DTRO膜表面流速，DTRO膜部分濃縮液回流至膜柱入口，通過在線增壓泵的作用，再進入DTRO膜柱。DTRO膜柱濃縮液端設有壓力調節閥，用于控制膜組內的壓力，以達到必要的凈水回收率，系統*終產生的濃縮液排入濃縮液收集池。在系統的進水管和出水管都設置了流量傳感器和電導率儀，用于監測進水和產水流量和電導率。各循環泵、高壓柱塞泵、膜內循環管路、清液管路和濃縮液管路上都設置了壓力傳感器，監控每個環節的壓力。并配有PH傳感器和溫度傳感器實時監測清液及濃縮液的變化情況。各罐體或儲槽內設置液位開關監測液位，重要容器內設置液位計監測液位。
