WTM-4040G-2膜分離設備

技

術

方

案

杭州沃騰膜工程有限公司

地址：杭州市康橋工業園康園路15號

目    錄

一、設計說明... 2

二、工藝流程... 2

三、流程說明... 3

四、設備特點... 4

五﹑系統組成... 5

六﹑系統報價... 6

七、設備圖片... 6

一、設計說明

本設備主要用于確定料液純化濃縮的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統可適用于多種規格型號的卷式膜。本系統可以提供相當廣的流量、壓力范圍。*高運行壓力可達到41Bar。

可根據實驗需要換裝反滲透，納濾，超濾，微濾等各類卷式膜元件，用于料液的濃縮，脫鹽，分離，提純，澄清，除菌等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域，特別適合高校、科研機構、企業研發中心及小批量生產的使用。

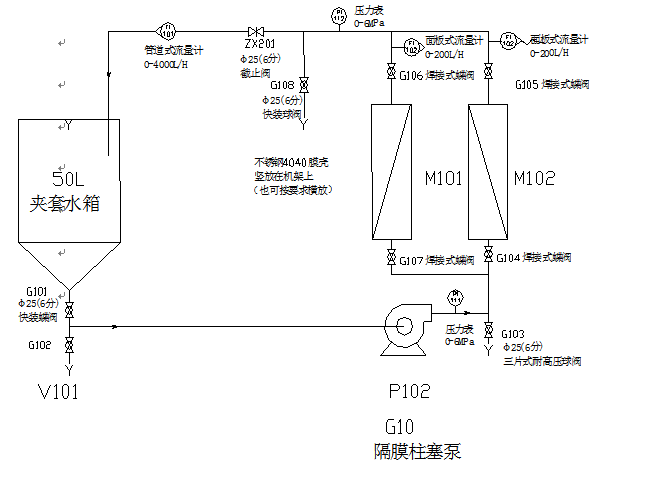

二、工藝流程

三、流程說明

本設備由水箱V101，高壓泵P102、膜組件M101、M102即其他閥門、儀表、管路等組成。

1、試驗開始前，用清水沖洗設備。

將清水置于水箱V101中，開啟閥門G101、G104、、G105、G106、G107截止閥ZX201，同時檢查閥門G102、G103、G108處于關閉狀態。然后開啟高壓泵P102沖洗設備。沖洗結束將水排放。

2、開始試驗

將料液置于水箱V101中，開啟閥門G101、G104、、G105、G106、G107截止閥ZX201，同時檢查閥門G102、G103、G108處于關閉狀態。然后高壓泵P102，通過調節截止閥ZX201和變頻器頻率使得運行壓力為所需值。收集淡側溶液，濃側溶液返回水箱V101，直到達到所需濃縮倍數，或淡測流量小于指定值時停機。

3、試驗結束后，用清水沖洗設備。

四、設備特點與參數

設備特點：

1.結構設計緊湊，體積小，安裝使用方便,操作簡單，設備運行穩定；

2.循環體積小（15-20L），分離效果好,清洗方便，膜芯可長期循環使用；

3.動力組件采用美國進口高壓柱塞泵，高壓力，高效率，耐腐蝕，衛生級別高，泵組件壓力*高可達6Bar；

4.變頻器調速功能，精確控制流量與壓力，減少能量損耗，同時避免開機時對膜組件沖擊；

5.設備為超濾，納濾，反滲透通用型，可通過更換膜芯實現不同分離精度及功能；

6.設備采用2支4040膜元件并聯設計，安裝納濾和反滲透膜各一支，可以通過切換閥門，實現不同精度過濾，也可以兩支膜管放同一種膜，放大處理量，單支4040膜有效膜面積為7.5平方米，標準水透過液量為100—200L/H,適用于母液量100—1000L的膜分離實驗。

7.與料液接觸部分采用304不銹鋼，耐腐蝕性好，承壓高。

8、滑輪采用兩個定向輪，兩個萬向輪。操作，移動方便。

設備參數

五﹑系統組成（除耗材外所有組件質保一年，與料液接觸材質為SS304）

六﹑系統報價

設備報價：￥:備注：1、賣方代辦運輸，運費由賣方負責

2、賣方負責相關培訓及售后服務

3、以上報價，包含17%增值稅發票費

附錄：4040膜元件清單（設備里不包含膜）

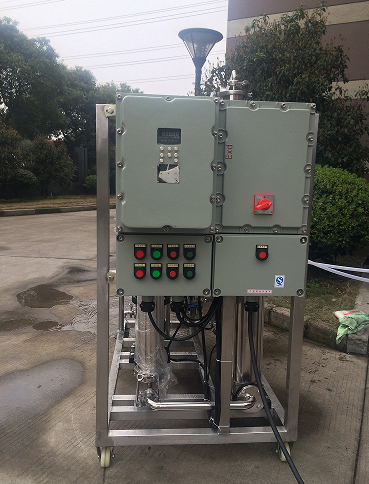

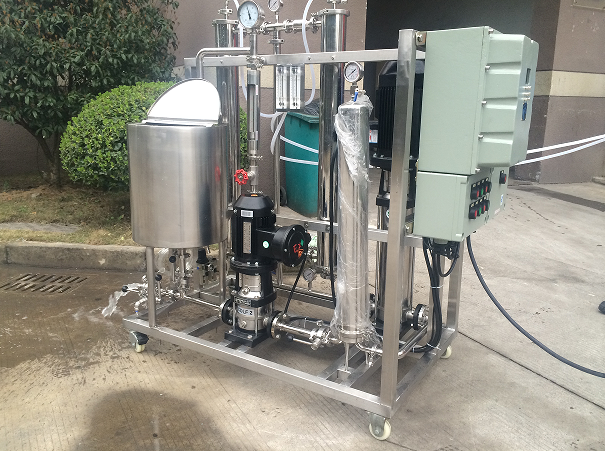

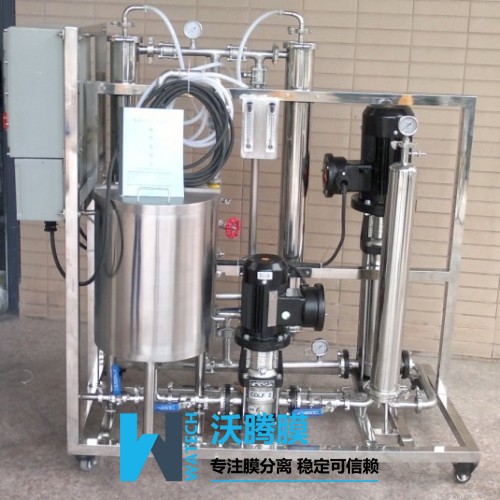

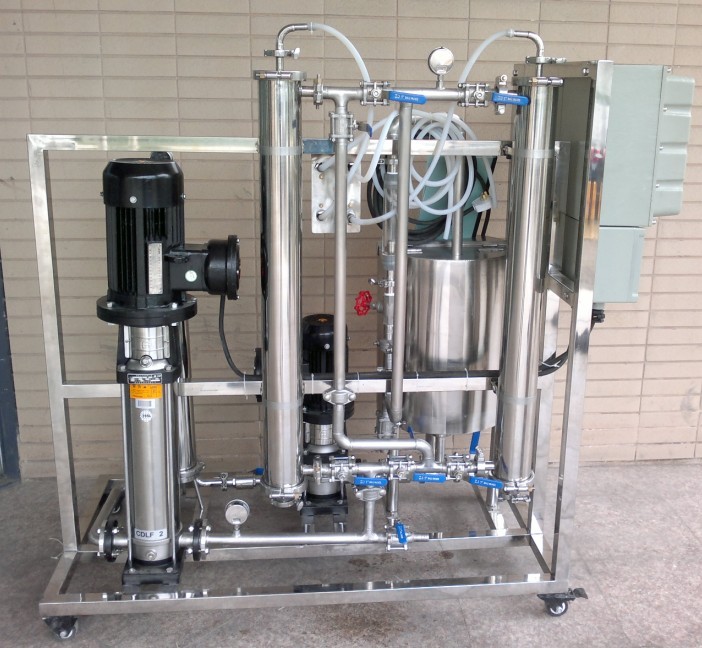

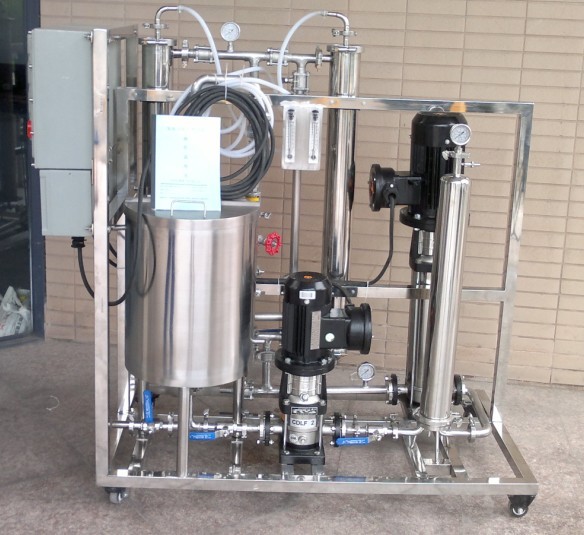

七﹑設備照片，僅供參考。（膜殼可按照要求橫放或豎放）
