WTM-2540G 實驗室多功能膜分離設備

技

術

方

案

杭州沃騰膜工程有限公司

地址：杭州市康橋工業園康園路15號

目    錄

一、設計說明... 2

二、工藝流程... 2

三、流程說明... 3

四、設備特點... 4

五﹑系統組成... 5

六﹑系統報價... 6

七、設備圖片... 7

一、設計說明

本設備主要用于確定料液分離純化的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統可適用于多種規格型號的卷式膜。本系統可以提供相當廣的流量、壓力范圍。*高運行壓力可達到40Bar。

可根據實驗需要換裝反滲透，納濾，超濾，微濾等各類卷式膜元件，用于料液的濃縮，脫鹽，分離，提純，澄清，除菌等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域，特別適合高校、科研機構、企業研發中心及小批量生產的使用。

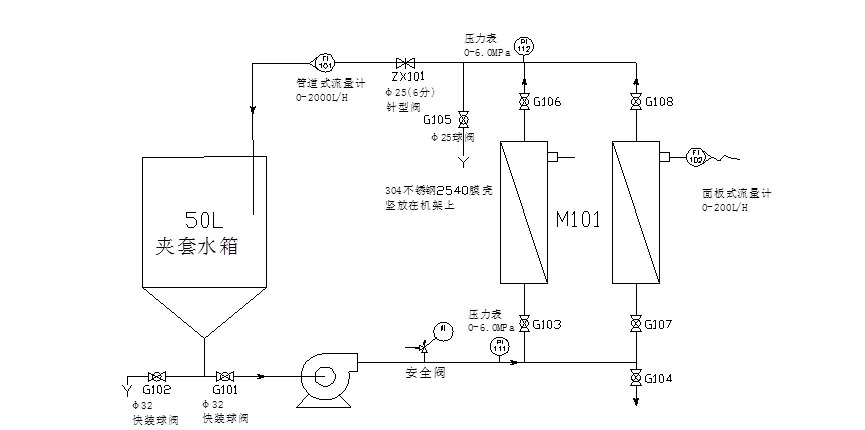

二、工藝流程

三、流程說明

本設備由水箱V101，增壓泵P101、膜組件M101即其他閥門、儀表、管路等組成。

1、試驗開始前，用清水沖洗設備。

將清水置于水箱V101中，開啟閥門G101、G103、G106、截止閥ZX101，同時檢查閥門G102、G104、G105處于關閉狀態。然后開啟高壓泵P101沖洗設備。沖洗結束將水排放。

2、開始試驗

將料液置于水箱V101中，開啟閥門G101、G103、G106、截止閥ZX101，同時檢查閥門G102、G104、G105處于關閉狀態。然后開啟高壓泵P101，通過調節截止閥ZX101和變頻器頻率使得運行壓力為所需值。收集淡側溶液，濃側溶液返回水箱V101，直到達到所需濃縮倍數，或淡測流量小于指定值時停機。

3、試驗結束后，用清水沖洗設備。

四、設備特點

1.結構設計緊湊，體積小，安裝使用方便,操作簡單，設備運行穩定；

2.循環體積小（15-20L），分離效果好,清洗方便，膜芯可長期循環使用；

3.動力組件采用南方多級離心泵，高壓力，高效率，耐腐蝕，衛生級別高，壓力*高可達40Bar；

4.變頻器調速功能，精確控制流量與壓力，減少能量損耗，同時避免開機時對膜組件沖擊；

5.設備為超濾，納濾，反滲透通用型，可通過更換膜芯實現不同分離精度及功能；

6.采用單只2540膜設計，有效膜面積為2.5平方米，標準水透過液量為100L/H,適用于母液量20—50L/H的膜分離實驗。

7.與料液接觸部分采用316L不銹鋼，耐腐蝕性好，承壓高。

8、滑輪采用兩個定向輪，兩個萬向輪。操作，移動方便。

五﹑系統組成

六﹑系統報價

設備總計：

備注：1、賣方代辦運輸，運費由賣方負責

2、賣方負責相關培訓及售后服務

3、以上報價，包含17%增值稅發票費用

附錄：2540膜元件清單（設備里包含一只，其他型號可另選）

七、設備圖片

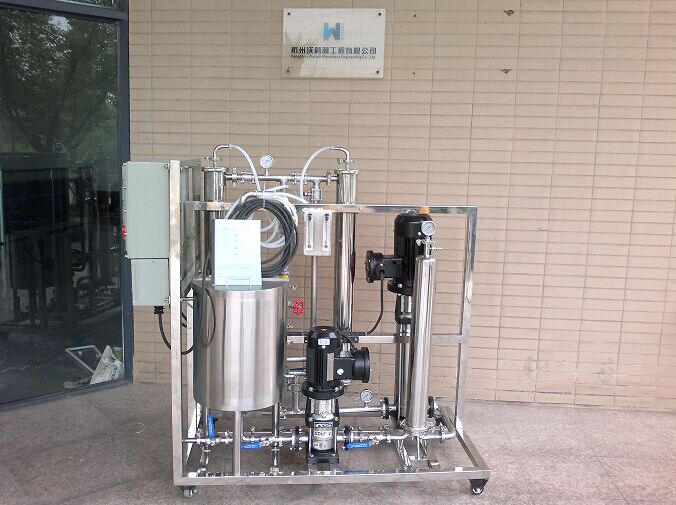

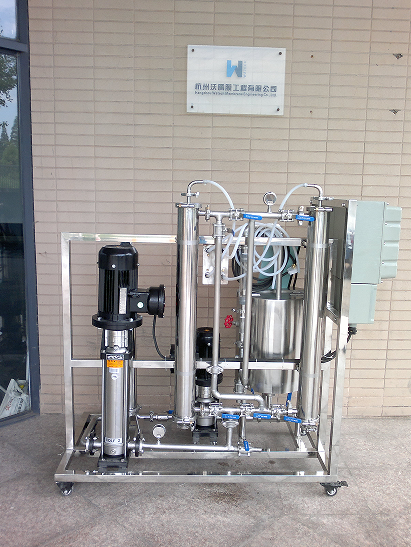

設備照片，僅供參考。（膜殼可按照要求橫放或豎放）
