DT膜技術即碟管式膜技術，分為DTRO（碟管式反滲透）；DTNF（碟管式納濾）兩大類，是一種獨特的膜分離設備。碟管式膜組件采用開放式流道，DT組件兩導流盤直接距離為4mm，盤片表面有一定方式排列的凸點。 這種特殊的力學設計使處理液在壓力作用下流經濾膜表面遇凸點碰撞時形成湍流，增加透過速率和自清洗功能，從而有效的避免了膜堵塞和濃差極化現象，成功的延長了膜片的使用壽命；清洗時也容易將膜片上的積垢洗凈，保證碟管式膜組適用于處理高渾濁度和高含沙系數的物料，適應惡劣的進水條件。
WTM-DT210D
膜分離濃縮設備
技術協議
本設備主要用于確定料液分離純化的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統可適用于多種規格型號的卷式膜。本系統可以提供相當廣的流量、壓力范圍。*高運行壓力可達到75Bar。
DT膜技術即碟管式膜技術，分為DTRO（碟管式反滲透）；DTNF（碟管式納濾）兩大類，是一種獨特的膜分離設備。碟管式膜組件采用開放式流道，DT組件兩導流盤直接距離為4mm，盤片表面有一定方式排列的凸點。 這種特殊的力學設計使處理液在壓力作用下流經濾膜表面遇凸點碰撞時形成湍流，增加透過速率和自清洗功能，從而有效的避免了膜堵塞和濃差極化現象，成功的延長了膜片的使用壽命；清洗時也容易將膜片上的積垢洗凈，保證碟管式膜組適用于處理高渾濁度和高含沙系數的物料，適應惡劣的進水條件。
DT膜組件專門為處理高濃度物料及廢水處理而設計，采用開放式湍流流體動力學原理，使得懸浮固體及污染物不易沉積于膜組件內部。用于料液的濃縮，脫鹽，分離，提純，澄清等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域，特別適合高校、科研機構、企業研發中心及小批量生產的使用。

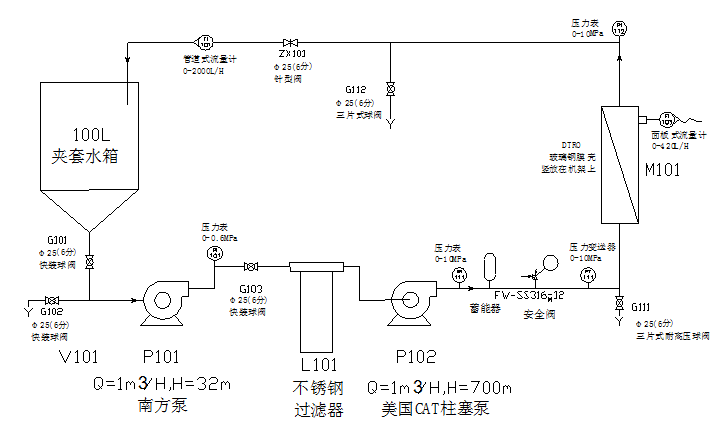

本設備由水箱V101，增壓泵P101、高壓泵P102、膜組件M101及其他閥門、儀表、管路等組成。
1、試驗開始前，用清水沖洗設備。
將清水置于水箱V101中，開啟閥門G101、G103、截止閥ZX101，檢查閥門G102、G111、G112處于關閉狀態，然后開啟增壓泵P101、高壓泵P102沖洗設備。沖洗結束將水排放。
2、開始試驗
將料液置于水箱V101中，開啟閥門G101、G103、截止閥ZX101，檢查閥門G102、G111、G112處于關閉狀態。然后開啟增壓泵P101、高壓泵P102，通過調節截止閥ZX101和變頻器頻率使得運行壓力為所需值。收集淡側溶液，濃側溶液返回水箱V101，直到達到所需濃縮倍數，或淡測流量小于指定值時停機。
3、試驗結束后，用清水沖洗設備。
備注：可在變頻器面板上設定指定壓力恒壓運行。
1.結構設計緊湊，體積小，安裝使用方便,操作簡單，設備運行穩定；
2.循環體積?。?lt;15L），分離效果好,清洗方便，膜芯可長期循環使用；
3.動力組件采用美國CAT柱塞泵，高壓力，高效率，耐腐蝕，衛生級別高，壓力*高可達75Bar，泵上電機采用高效電機；
4.變頻器調速功能，可設定指定壓力恒壓運行，精確控制流量與壓力，減少能量損耗，同時避免開機時對膜組件沖擊；
5.設備為安裝高脫鹽率小孔徑反滲透膜；預處理要求低，進水SDI可達到20以上；采用開放式流道避免了物理堵塞；有效克服濃差極化，*低程度的污染和結垢；清洗頻率低；回收率（出水率/回收率）高； 膜壽命長，在高濃度水或物料處理上壽命達到3年甚至更長；膜片更換費用低，膜片可單獨更換；
6.DTRO膜由210個導流盤209個膜組成。有效面積為9.4平方米，標準水透過液量為100—200L/H,適用于母液量50—200L的膜分離實驗。
7.與料液接觸部分采用316L不銹鋼，耐腐蝕性好，承壓高。
8、滑輪采用兩個定向輪，兩個萬向輪。操作，移動方便。
序號 | 產品名稱 | 規格型號 | 材質 | 單位 | 數量 | 品牌 |
1 | 夾套水箱 | 100L | SS316 | 套 | 1 | 杭州沃騰 |
2 | 供料泵 | Q=1m3/H,H=32m | SS316 | 臺 | 1 | 南方泵 |
3 | 過濾器 | 6分 5μm PP濾芯 | 塑料 | 個 | 1 | 杭州沃騰 |
4 | 高壓柱塞泵 | Q=1m3/H,H=700m | SS316 | 臺 | 1 | 美國cat |
5 | 電機 | B35 5.5KW | 銅芯 | 臺 | 1 | ABB |
6 | 膜片 | 75Bar RO膜片 | 聚酰胺 | 片 | 209 | 美國DOW |
7 | 膜組件 | 含導流盤、端封、 中心桿 | 玻璃鋼 | 支 | 1 | 杭州沃騰 |
8 | 壓力表 | Y60 0-10MPa | SS316 | 套 | 2 | 鸛山 |
9 | 壓力變送器 | 0-10MPa | SS316 | 套 | 1 | DANFOSS |
10 | 轉子流量計 | 0-7L/M | 有機玻璃 | 個 | 1 | 余姚振興 |
11 | 轉子流量計 | 0-30L/M | 有機玻璃 | 個 | 1 | 余姚振興 |
12 | 變頻器 | 5.5KW | 電子器件 | 臺 | 1 | 臺達 |
13 | 安全泄壓閥 | 1/4" | SS316 | 個 | 1 | 熊川 |
14 | 蓄能緩沖器 | 0.2L | SS316 | 個 | 1 | 杭州沃騰 |
15 | 針閥 | 1/4" | SS316 | 個 | 1 | 上海勃展 |
16 | 機架 | 配套 | SS304 | 套 | 1 | 杭州沃騰 |
17 | 管路 | 配套 | SS316L | 套 | 1 | 上海勃展 |
18 | 控制柜 | 碳鋼噴塑 | 個 | 1 | 杭州沃騰 | |
19 | 控制系統 | 空開、交流接觸器、按鈕等 | 電子器件 | 套 | 1 | 施耐德 |
備注：贈送紅外溫度計1個，拆裝工具1套 | ||||||
備注：1、賣方代辦運輸，運費由賣方負責
2、賣方負責相關培訓及售后服務
3、以上報價，包含17%增值稅發票費
DTRO 膜分離濃縮 設備 | 基本性能參數 | |
型號 | WTM-DT210D | |
結構 | 玻璃鋼外殼碟管式膜組件 | |
膜件通用規格 | 菱形膜片 | |
組件的膜面積 | 209 片 9.4 ㎡ | |
典型操作壓力 | 3.0-7.5Mpa | |
*高壓力 | 7.5MPa | |
脫鹽率* | 99.5% | |
工作溫度 | 5—40℃ | |
*高溫度 | 45℃ | |
PH 范圍 | 2—11 | |
清洗pH范圍 | 1—12 | |
死體積 | <20L | |
適用物料體積 | 50-200L | |
*高有機物固含量 | 20-25%（無固體析出前提下） | |
產水流量 | 120-200L/H | |
高壓泵 | 進口 Q=1m3/H | |
DT 膜元件 | 德國進口 | |
控制方式 | 手動變頻控制 | |
*所示性能參數均為標稱值。
單個組件滲透液流量可能在±15%范圍內浮動
測試條件：NaCl 32,000mg/L @800 psi(5.5MPa)
